精品999成人_99久久999_一区二区三区高清在线_成人三级视频在线观看一区二区

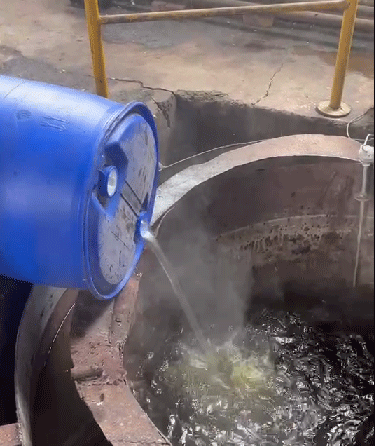

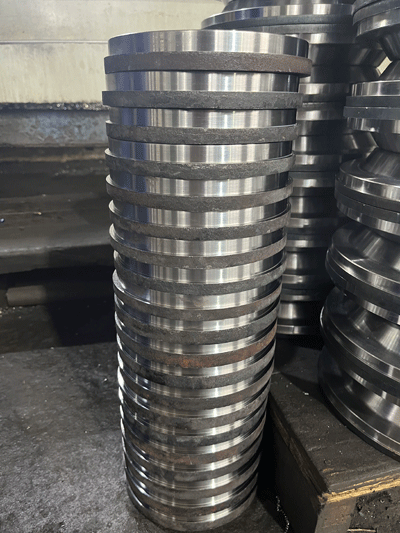

淬火開裂的原因大致分為兩類：一是熱處理工藝原因，包括加熱溫度、淬火時間、保溫時間、裝爐方式不當(dāng)?shù)龋欢?a href="http://www.lingnanparma.com/">淬火液使用方面的原因，包括淬火介質(zhì)溫度、淬火槽攪拌、淬火液老化、淬火液使用濃度不合適等。某機(jī)械設(shè)備加工廠常年使用淬火液，處理42CrMo的材料，前幾年淬火液使用情況良好，最近突然出現(xiàn)一批工件開裂情況，如下圖所示：廠家找到我們分析原因，經(jīng)過取樣檢測該淬火液因長時間使用，淬火槽子里氧化皮等雜質(zhì)不斷積累造成淬火液存在假濃度問題。正常42CrMo淬火液使用濃度在10%左右，實(shí)際檢測出來該廠的工作液濃度僅為6-7%，淬火液濃度下降造成冷速過快是致使工件開裂的主要原因。我們經(jīng)過補(bǔ)充淬火液，將淬火液濃度提高到10%，再進(jìn)行淬火實(shí)驗(yàn)。42CrMo淬火工藝為：840℃*0.5h + 高溫回火。經(jīng)過多次測試，工件再沒有出現(xiàn)開裂現(xiàn)象。煙臺恒鑫化工淬火液整體解決方案提供商，淬火開裂或變形量大最常見的幾種原因?yàn)榇蠹铱偨Y(jié)如下：裝爐方式不當(dāng)、淬火介質(zhì)濃度過低，冷速過快、加熱溫度過高或保溫時間過長、存在鍛造、機(jī)加工等殘余應(yīng)力 、淬火槽攪拌劇烈、淬火介質(zhì)液溫過低、淬火液老化等。如有技術(shù)問題歡迎致電：0535-8015296.
